Hei ada! Sebagai pembekal FFU bilik yang bersih, saya telah ditanya banyak masa tentang bagaimana untuk mengetahui kedudukan pemasangan terbaik untuk FFU bilik bersih di bilik yang bersih. Ini adalah soalan penting kerana mendapat kedudukan yang betul boleh membuat perbezaan besar dalam prestasi dan kecekapan bilik bersih. Jadi, mari kita menyelam ke dalamnya!
Memahami asas -asas FFU bilik bersih
Mula -mula, bagi mereka yang tidak biasa, FFU bilik bersih (unit penapis kipas) adalah komponen utama di dalam bilik yang bersih. Ia pada dasarnya adalah unit yang terkandung sendiri yang mempunyai kipas dan penapis. Kipas menarik di udara, dan penapis menghilangkan bahan cemar seperti zarah debu, menjadikan udara bersih dan sesuai untuk proses sensitif yang berlaku di dalam bilik yang bersih.
Matlamat utama bilik yang bersih adalah untuk mengekalkan tahap kebersihan udara tertentu. Dan pemasangan FFU yang betul memainkan peranan besar dalam mencapai ini. Jika mereka dipasang di tempat yang salah, anda mungkin berakhir dengan kawasan di bilik bersih yang mempunyai peredaran udara yang lemah dan tahap bahan pencemar yang lebih tinggi.
Faktor yang perlu dipertimbangkan semasa menentukan kedudukan pemasangan
1. Corak aliran udara
Salah satu perkara yang paling penting untuk difikirkan adalah corak aliran udara di bilik bersih. Anda ingin membuat aliran udara seragam di seluruh bilik. Peraturan yang baik adalah memasang FFU dengan cara udara bersih yang mereka berikan dapat mencapai semua bahagian bilik tanpa membuat tempat yang mati.
Sebagai contoh, dalam bilik bersih segi empat tepat, ia sering merupakan idea yang baik untuk memasang FFU di sepanjang siling dalam corak grid. Ini membantu mengedarkan udara bersih secara merata. Sekiranya terdapat sebarang peralatan atau partisi besar di dalam bilik, anda perlu memastikan bahawa aliran udara tidak disekat. Anda mungkin perlu menyesuaikan kedudukan FFU untuk memastikan udara dapat mengalir di sekitar halangan -halangan ini.
2. Susun atur bilik bersih
Susun atur bilik bersih juga sangat penting. Industri yang berbeza mempunyai susun atur bilik bersih yang berbeza berdasarkan keperluan khusus mereka. Sebagai contoh, dalam bilik pembuatan semikonduktor semikonduktor, biasanya terdapat banyak peralatan ketepatan. Anda perlu memasang FFU dengan cara udara bersih terus mencapai kawasan di mana proses yang paling kritikal berlaku.
Sekiranya terdapat kawasan di bilik bersih di mana orang sentiasa bergerak, anda mungkin mahu meletakkan FFU untuk meminimumkan gangguan aliran udara yang disebabkan oleh pergerakan manusia. Juga, pertimbangkan lokasi titik masuk dan keluar. Anda tidak mahu udara kotor dari luar ke mudah bercampur dengan udara bersih di dalam bilik.
3. Sumber pencemaran
Mengenal pasti sumber pencemaran di bilik bersih adalah penting. Sumber -sumber ini boleh menjadi perkara seperti peralatan yang menjana habuk atau orang yang bekerja di dalam bilik. Sebaik sahaja anda tahu di mana sumber -sumber ini, anda boleh memasang FFU dalam kedudukan strategik untuk menangkap dan mengeluarkan bahan cemar sebelum mereka tersebar di seluruh bilik.
Sebagai contoh, jika terdapat peralatan yang menghasilkan banyak habuk, anda boleh meletakkan FFU secara langsung di atasnya. Dengan cara ini, FFU dapat dengan cepat menarik udara yang tercemar dan menapisnya sebelum ia mempunyai peluang untuk bersurai.
4. Penjanaan haba peralatan
Sesetengah peralatan di bilik yang bersih boleh menjana banyak haba. Haba ini boleh menjejaskan aliran udara dan prestasi FFU. Anda perlu memasang FFU dengan cara yang mereka dapat membantu menghilangkan haba serta bahan cemar.
Di kawasan di mana terdapat penjanaan haba yang tinggi, anda mungkin perlu meningkatkan bilangan FFU atau menyesuaikan kedudukan mereka untuk memastikan pengudaraan yang betul. Ini dapat menghalang pemanasan peralatan dan mengekalkan suhu yang stabil di dalam bilik bersih.
Menggunakan alat untuk menentukan kedudukan yang optimum
Analisis CFD (Dinamik Fluida Komputasi)
Analisis CFD adalah alat yang sangat berguna untuk menentukan kedudukan pemasangan optimum FFUS. Ia adalah teknik berasaskan komputer yang boleh mensimulasikan aliran udara di bilik yang bersih. Dengan menggunakan analisis CFD, anda dapat melihat bagaimana kedudukan pemasangan FFU yang berbeza akan mempengaruhi corak aliran udara, pengedaran suhu, dan penyebaran pencemar.
Anda boleh memasukkan data mengenai susun atur bilik bersih, lokasi peralatan, dan sifat FFU ke dalam perisian CFD. Perisian ini kemudiannya akan menghasilkan model terperinci aliran udara di dalam bilik. Ini membolehkan anda menguji senario yang berbeza dan memilih kedudukan pemasangan terbaik untuk FFUS.
Pemantauan zarah
Satu lagi cara untuk menentukan kedudukan optimum adalah dengan menggunakan pemantauan zarah. Anda boleh memasangSistem pemantauan zarah habuk dalam talianDi bilik bersih di lokasi yang berbeza. Sistem ini dapat mengukur kepekatan zarah debu di udara.
Dengan memantau tahap zarah dari masa ke masa, anda boleh mengenal pasti kawasan di bilik bersih yang mempunyai tahap pencemaran yang lebih tinggi. Anda kemudian boleh menyesuaikan kedudukan FFU untuk meningkatkan kualiti udara di kawasan ini. Ini adalah proses berulang, dan anda mungkin perlu membuat beberapa pelarasan sehingga anda mencapai tahap kebersihan yang dikehendaki.
Pertimbangan khas untuk kelas bilik bersih yang berbeza
Bilik -bilik yang bersih diklasifikasikan ke dalam kelas yang berbeza berdasarkan bilangan zarah yang dibenarkan setiap meter padu udara. Kedudukan pemasangan FFU boleh berbeza -beza bergantung pada kelas bilik bersih.
Untuk bilik bersih kelas yang lebih tinggi, seperti kelas 1 atau kelas 10 bilik bersih, anda perlu lebih tepat dengan pemasangan FFU. Bilik -bilik yang bersih ini memerlukan tahap kebersihan udara yang sangat tinggi, dan sebarang pemasangan yang tidak betul boleh menyebabkan pematuhan bukan. Anda mungkin perlu memasang lebih banyak FFU dan meletakkannya dalam corak grid yang lebih dekat untuk memastikan aliran udara seragam dan jumlah zarah yang rendah.
Di bilik bersih kelas yang lebih rendah, keperluannya sedikit kurang ketat. Walau bagaimanapun, anda masih perlu memastikan bahawa FFU dipasang dengan cara yang memenuhi standard kebersihan udara asas untuk kelas itu.
Peralatan pelengkap dan pemasangan FFU

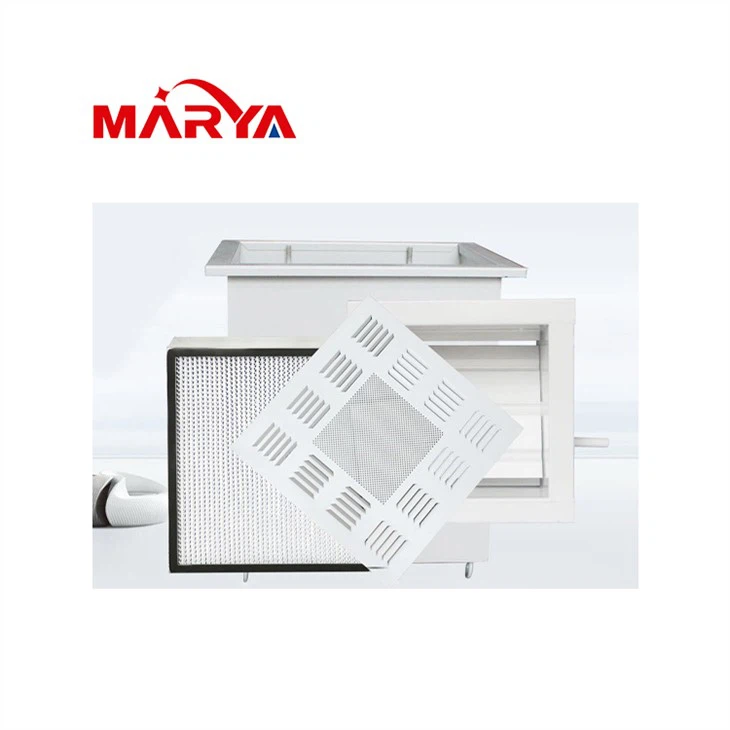

Terdapat jenis peralatan bilik bersih lain yang boleh bekerjasama dengan FFU. Contohnya,Kotak HEPABoleh digunakan dalam kombinasi dengan FFU untuk meningkatkan kualiti udara. Kotak HEPA sering digunakan di kawasan di mana penapisan tambahan diperlukan, seperti peralatan dekat yang menghasilkan banyak bahan cemar.
Anda perlu mempertimbangkan kedudukan pemasangan peralatan pelengkap ini apabila menentukan kedudukan FFU. Pastikan aliran udara dari FFU secara berkesan dapat mencapai kotak HEPA dan sistem keseluruhan berfungsi dengan lancar.
Peralatan lain adalahMandi kabut bersih. Peralatan ini digunakan untuk menghilangkan elektrik dan bahan cemar statik dari orang atau objek yang memasuki bilik bersih. Kedudukan pancuran kabut juga boleh menjejaskan aliran udara di dalam bilik, dan anda perlu memastikan bahawa ia tidak mengganggu fungsi FFU yang betul.
Kesimpulan
Menentukan kedudukan pemasangan optimum FFU bilik bersih adalah tugas yang kompleks tetapi penting. Ia memerlukan pertimbangan yang teliti terhadap faktor -faktor seperti corak aliran udara, susun atur bilik bersih, sumber pencemaran, dan penjanaan haba peralatan. Dengan menggunakan alat seperti analisis CFD dan pemantauan zarah, anda boleh membuat keputusan yang lebih tepat.
Ingat, kelas bilik bersih yang berbeza mempunyai keperluan yang berbeza, dan anda perlu menyesuaikan pemasangan FFU dengan sewajarnya. Juga, pertimbangkan bagaimana peralatan bilik bersih yang lain, seperti kotak HEPA danMandi kabut bersih, boleh bekerjasama dengan FFU.
Sekiranya anda sedang dalam proses menubuhkan bilik yang bersih atau ingin meningkatkan prestasi yang sedia ada, kami berada di sini untuk membantu. Sebagai pembekal FFU bilik yang bersih, kami mempunyai kepakaran dan pengalaman untuk membantu anda mencari kedudukan pemasangan terbaik untuk FFU anda. Sama ada anda memerlukan nasihat mengenai reka bentuk awal atau ingin membuat penyesuaian kepada persediaan yang sedia ada, jangan ragu untuk menghubungi kami untuk konsultasi terperinci. Kami gembira dapat bekerjasama dengan anda untuk memastikan bilik bersih anda beroperasi dengan sebaik -baiknya.
Rujukan
- "Buku Panduan Teknologi Bersih" oleh William D. Davis
- "Asas Reka Bentuk dan Operasi Bersih" oleh Andrew W. Knight
